SmartNA-XL模組式1/10/40G網路流量複製器｜分流器｜旁路交換器
Nettwork Critical SmartNA-X / XL 是一款高性能的模組式網路流量複製器(NPB)，兼具網路流量分流器(Network TAP)，與旁路交換器(Bypass Switch)的特性。
客戶可以依照需求與預算，調整所需模組數量與種類，並隨著客戶網路流量成長，添加模組數量，是一款成本從低至中階的入門NPB，頗受客戶好評。針對具備TSN(Time Sensitive Network)網路特性的客戶環境，藉由SNA-XL V-Line模組低於1μs延遲的特性，可以佈署在交易網路上，TAP網路設備或交易主機、策略主機進出口之封包，對監控設備延遲有莫大的幫助。
屬於Layer 2-4的網路流量複製器(NPB)的功能方面，可以根據封包的MAC、IP、TCP/UDP、TCP Flag、VLAN、Protocol Number、ICMP type/code做為流量複製與過濾分流與流量負載平衡條件，將是當過濾後的封包，在輸出給流量分析工具，以提升分析工具的效能與延長使用時間。搭配PacketPro模組，可以在流量輸出前，更進階的方式處理封包，如packet slicing(封包縮減)、Data Masking(封包遮罩)與Header Strip去封裝表頭等。
屬於Layer 2-4的網路流分流器(TAPB)的功能方面，不管是電介面抑或是光纖介面，皆有斷電Bypass旁路功能，使得串接在網路線上的架構更加安全。而從網路線上複製的流量，比Switch mirror而來的流量，多了能夠看到代表硬體故障錯誤封包的能力，如FCS error等。
屬於旁路交換器(Bypass Swtich)的網路斷線防護功能方面，支援inline架構工具如IPS、WAF、SSL、DDoS、QoS，使用主動Heartbeat偵測其健康狀態，當發生斷電或當機時，自動切入旁路bypass狀態，並於恢復時自動切回inline狀態。

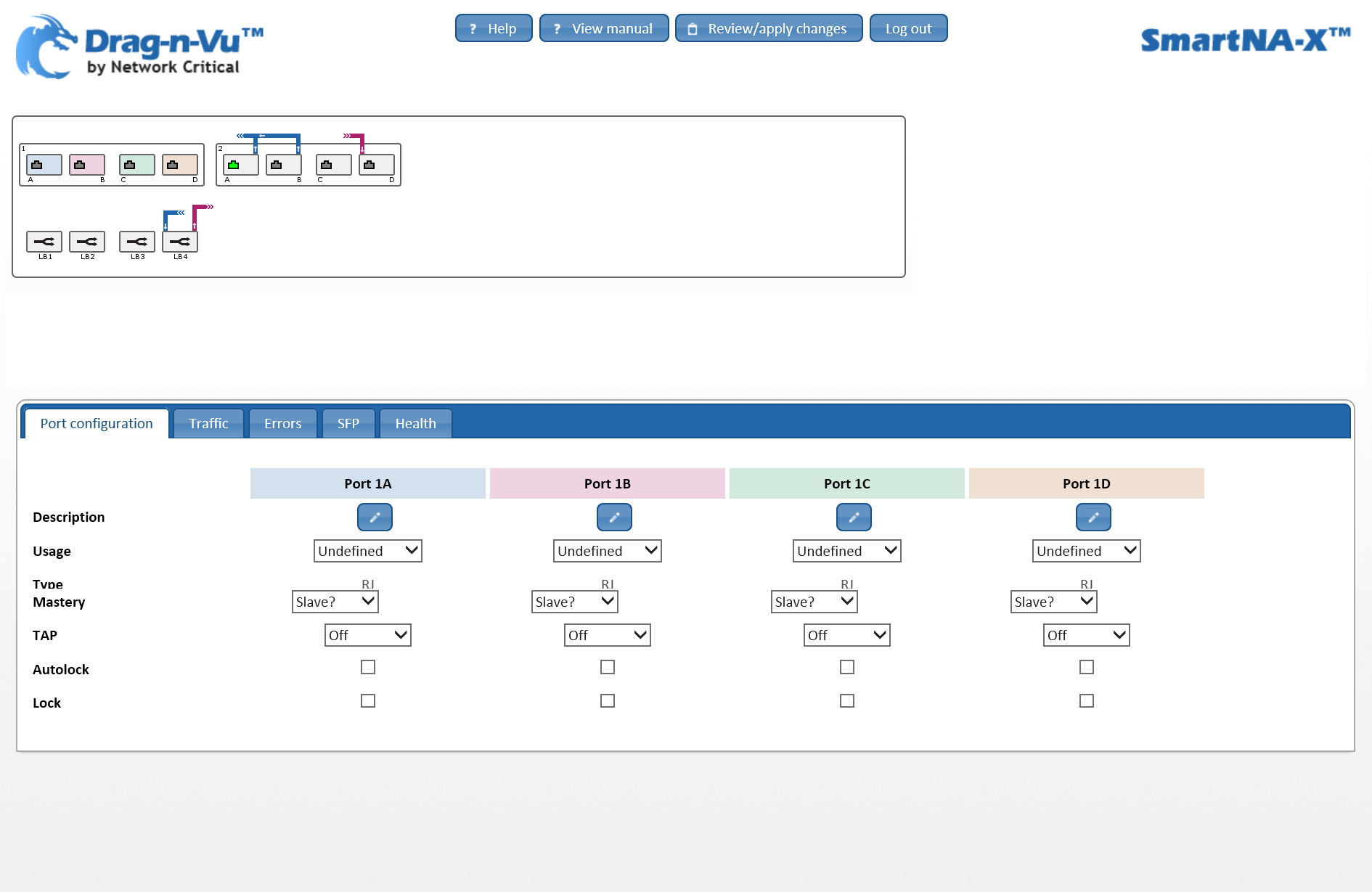

在操作介面方面，SmartNA-X / XL搭載Network Critical最先進的Drag-n-Vu直觀易懂使用者介面，以滑鼠拖曳方式完成分流規則設定，以及and/or/not的條件邏輯判斷過濾封包內容。
網路埠介面方面，最多可同時安裝4個1/10G模組(4 port)，與1個10/40G模組(2 port)，最大port數支援4x 10G + 14x 1G、或2x 10G + 16x 1G，或2x 40G +16 1/10G的光或電介面，可設定成Network TAP，Network Packet Broker或Bypass Switch，各界面之間的分流設定亦支援Any-to-Any，以及封包過濾功能，是業界中少見同時具備性能與彈性的網路分流設備。
SmartNA-X / XL是Network Criticals的最新一代 全模組式、可以照需求設定並提供網路能見度的TAP解決方案，能讓流量由一或多個全雙工的網路輸入port，傳送到多個監控或資安工具上，進行分析。
機箱功能（Chassis）：
The SmartNA-X / XL 1U chassis 是目前市場上最彈性功能的機箱之一，最大可以安裝4+1個模組在同一個1U的空間中，並可同時搭載Network TAP與NPB模組。
SmartNA-X 前視圖
SmartNA-XL 前視圖
The SmartNA-X/XL 1U chassis 可以安裝最多8個Link的TAP，並將流量匯聚及過濾後，複製到一個或多個監控埠，或將一個TAP或多個網路來源埠流量，複製給其他14個監控埠，因為每一個TAP模組可以完全經由設定達到需要input匯聚、複製與分流、封包過濾與output輸出，亦可對多個輸出埠做load balance等功能。機箱上有獨立的MGMT(OAM)管理介面，可提供WEB GUI或Telnet指令模式操作，以及獨立的Console埠，方便使用者管理。
模組功能（Module）：
The SmartNA-X/XL chassis 支援4+1個獨立模組，模組分為TAP/NPB/Bypass三種模組，並具備熱抽換、軟體控制設定功能。模組介面方面，支援電介面(copper)、單模光纖(single mode)、多模光纖(multi-mode)、以及SFP/SFP+ 插槽。速度方面，紅色模組SNA-X支援10G SFP+光纖，SNA-XL支援1/10G SFP/SFP+光纖與10GSFP+Cu電介面；藍色模組則支援1Gbps，包括10/100/1000BASE-T或1G SFP+ 銅纜或光纖；第五個模組插槽位於後方，SNA-X支援2x 10G SFP+埠，SNA-XL支援2x 40G QSFP+埠。模組上的埠可以自訂為網路埠或工具埠，將網路上TAP或Mirror進來的流量複製給監控工具使用。
所有模組皆支援圖形化Web設定，以拖曳方式設定分流規則，以及封包輸出過濾，讓被複製的流量在同一模組、或跨模組傳輸，以符合監控工具的流量需要。TAP/NPB模組可以設定為breakout TAP、aggregating TAP、SPAN aggregator、SPAN regenerator、filtering TAP等幾種形式或其組合使用。
Network Critical的fail-safe技術讓TAP Switch不會成為網路故障點，即使在TAP斷電的情況下，流量仍然可以通過TAP，而不影響網路運作。
Bypass模組則可以搭配inline架構的監控工具使用，支援使用Heartbeat封包對Inline工具的健康狀態檢查，當Inline工具斷電或當機時，能夠自動切入bypass模式，並在inline工具恢復正常時，自動恢復inline模式。Bypass模組亦可設定為Egress模式，對輸出的封包做Packet Slicing縮減封包長度，讓不需要分析payload內容的監控工具，減輕負載提高分析效率。
SmartNA-X 模組可以熱抽換，比起其他同級產品更具備使用上更彈性的優點，一旦您部署了Smart Network Access X 系統在您的網路中，您能夠更經濟地、無中斷地變更您的網路組態。
Network Critical | Making Everyone the Expert | Network Monitoring
功能特色
- 業界率先可以輕易在 web UI上用滑鼠點擊托放的方式，設定流量輸出入端口分流圖。
- 具備TAP與Bypass模組，支援Fail-safe ports 提供斷電bypass迴路(fail open)，並可針對inline工具提供斷線防護功能。
- 流量複製、匯聚功能。
- 進階的封包過濾功能。
- 能將輸入封包複製至多份輸出。
- 彈性的輸出入端口對應圖設定。
- SSL 安全的管理介面。
- 同時具備1G、10G與40G 模組選項。
- 支援 SNMP 網管遠端監控，與主動告警機制。
- 保護機敏資料，支援Protocol Striping、Packet Slicing與遮罩Masking （需搭配PacketPro卡）。
- 本地端或經由RADIUS與TACAS+遠端認證與授權。
- 可熱插拔模組。
- 通過序列端口簡單的CLI配置管理。
- 通過網絡管理端口（MGMT）。
- 可選購雙獨立備援電源，避免電源單點失效。
- 可選-48V直流電源
- 具備Session aware的輸出端硬體負載平衡，使相同IP/TCP條件輸出至相同的埠。
- 三階層管理者權限： Administrator, Operator and Audito。
機箱：
| Part Number | Description |
| 5010 | SmartNA-X Chassis： （2） 10GbE SFP+ Rear Ports, （1） 1&10GbE Module Slots, （3） 1GbE Module Slots. Management： （1） Serial Console Port （CLI） and （1） LAN Management Port （CLI and web GUI） |
| 5011 | SmartNA-X Chassis： （1） 1&10GbE Module Slot, （1） 10GbE Rear Slot, （3） 1GbE Module Slots. Management： （1） Serial Console Port （CLI） and （1） LAN Management Port （CLI and web GUI） |
POWER SUPPLY & FAN OPTIONS
| Part Number | Description |
| 5101 | SmartNA-X： （1） AC C14 Hot-Swap PSU for 5010 & 5011 |
| 5102 | SmartNA-X： （1） DC Terminal Hot-Swappable PSU for 5010 and 5011 chassis |
| 5201 | SmartNA-X： （1） Dual Hot-Swappable Fan |
模組
| Part Number | Description |
| 5501 | SmartNA-X Module： （2） 10GbE SFP+ Ports & （2） 1GbE SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5502 | SmartNA-X Module： （2） Rear 10GbE SFP+ Ports, Breakout/Aggregation/Regeneration/Filtering - （5011 Chassis only） |
| 5511 | SmartNA-X Module： （4） 10/100/1000BASE-T Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5521 | SmartNA-X Module： （2） 1000BASE-SX Ports LC （optical patch leads） & （2） 10/100/1000BASE-T Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5522 | SmartNA-X Module： （2） 1000BASE-LX Ports LC （optical patch leads） & （2） 10/100/1000BASE-T Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5523 | SmartNA-X Module： （2） 1000BASE-SX Ports LC （50：50 optical splits） & （2） 10/100/1000BASE-T Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5524 | SmartNA-X Module： （2） 1000BASE-LX Ports LC （50：50 optical splits） & （2） 10/100/1000BASE-T Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5531 | SmartNA-X Module： （2） 10/100/1000BASE-T Ports & （2） SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5543 | SmartNA-X Module： （2） 1000BASE-SX Ports LC （optical patch leads） & （2） SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5544 | SmartNA-X Module： （2） 1000BASE-LX Ports LC （optical patch leads） & （2） SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5545 | SmartNA-X Module： （2） 1000BASE-SX Ports LC （50：50 optical splits） & （2） SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5546 | SmartNA-X Module： （2） 1000BASE-LX Ports LC （50：50 optical splits） & （2） SFP Ports, Breakout/Aggregation/Regeneration/Filtering |
| 5090 | SmartNA-X Module： Blanking Plate |
| 5091 | SmartNA-X Chassis PSU Slot Blanking Plate |
MODULE OPTIONS V-LINE （Bypass Switch Module）
| Part Number | Description |
| 5611 | SmartNA-X V-Line Module： （4） 10/100/1000 Ethernet |
| 5621 | SmartNA-X V-Line Module, （2） SX Optical, （2） 10/100/1000 Ethernet |
| 5622 | SmartNA-X V-Line Module, （2） LX Optical, （2） 10/100/1000 Ethernet |
| 5623 | SmartNA-X V-Line Module, （2） 10/100/1000 Ethernet （2） 1GbE SFP |
| 5624 | SmartNA-X V-Line Module, （2） SX Optical, （2） 1GbE SFP |
| 5625 | SmartNA-X V-Line Module, （2） LX Optical, （2） 1GbE SFP |
- Powerful and flexible Ethernet packet slicing, header stripping and payload masking module.
- Packet slicing: truncate packets at a particular byte to remove payloads and reduce appliance workload and storage requirements.
- Header stripping: remove any tunneling protocol to obtain the un-tunneled traffic for further (filtering) processing, such as GRE, GTP(U/C), RTP, VN-Tag, MPLS.
- Payload masking: erase any part of the packet payload for analysis or archiving without the sensitive contents.
- User-configured customisable packet modifications.
- Simple modular extension to SmartNA-X system.
- Configurable as 2x10G, or 4x1G line-rate full duplex parallel processing engines.
- Ultimate optimisation of network security or monitoring appliances.
- Leverage existing appliance investment.
- Allow easy filtering, aggregation, and load balancing of packets with headers removed.
- Key enabler for compliance with regulations such as SOX, HIPAA and PCI-DSS.
- Visibility into tunneled or protocol-encapsulated flows.
- Eliminate the need for additional expensive monitoring tools to decipher protocols.
- Future-proof solution:1G & 10G configurations.
- Efficient, cost-effective and practical NPMD enhancement.
- Process traffic from integrated TAPs, Bypass TAPs, SPAN ports, and NPBs.
