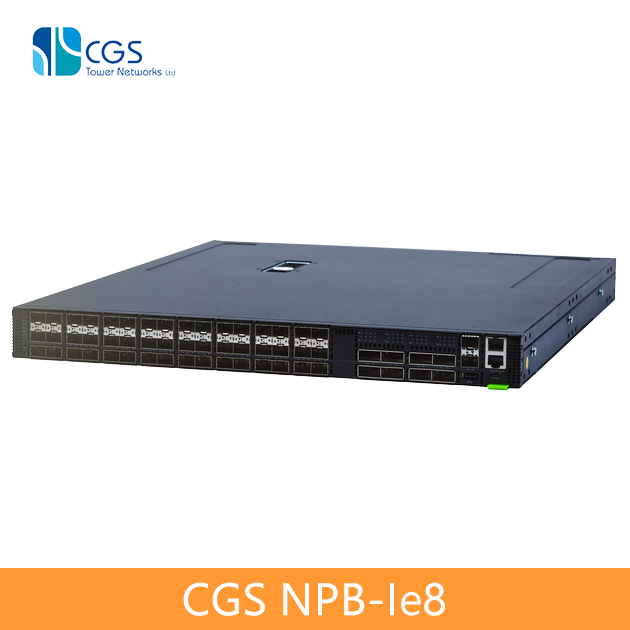

CGS NPB-Ie8 1/10/25/40/100G進階型網路流量複製器｜分流器

CGS NPB-Ie8網路流量複製器與分流器，涵蓋了從基本到進階的功能。除包括封包過濾、匯聚、複製、分流、負載平衡之外，更進階提供全線速的packet slicing、ingress timestamping、MAC Replacement、GRE Tunneling、Tool Service Chain等常用的進階功能，是一款超高CP值的流量複製器。網路介面數量方面，在1U的大小提供了高密度的具備48個1/10/25G、8個40/100G或16個50G埠等。是資安或網路效能設備搭配地的最佳選擇。
原廠：CGS Tower Networks
CGS NPB-Ie8網路流量複製器與分流器，涵蓋了從基本到進階的功能。除包括封包過濾、匯聚、複製、分流、負載平衡之外，更進階提供全線速的packet slicing、ingress timestamping、MAC Replacement、GRE Tunneling、Tool Service Chain等常用的進階功能，是一款超高CP值的流量複製器。網路介面數量方面，在1U的大小提供了高密度的具備48個1/10/25G、8個40/100G或16個50G埠等。是資安或網路效能設備搭配地的最佳選擇。
    • 產品說明

    CGS NPB-Ie8是一款高密度和強大的網路流量複製器 NPB (Network Packet Broker)，透過強大的封包複製與流量篩選功能，針對分析工具所需數據，提供正確的流量與格式，進而來優化網路資安和校能監控應用服務。

    Network Packet Broker Connectivity Example

    CGS網路流量複製器NPB系列，在最新型的硬體平台上，部署了最新的網路晶片組技術，提供了比競爭者更多的功能，憑藉高度優化之其圖形化操作軟體，是市場上最可靠、效能最好的 NPB，完全符合最新網路技術發展與客戶期望。

    CGS網路流量複製器NPB系列，支援從 10Mbps 到 400Gbps 的所有網路速率，轉發容量從 720Gbps 到高達 12.8Tbps (視型號而定)，在輕巧的 1RU 空間中，可同時使用光纖、銅纜、DAC介面，與容納數十個網路介面。

    CGS網路流量複製器NPB系列，皆使用統一的軟體操作介面，實踐軟體操作的一致性，適用於所有支援 CLI、SNMP、WEB UI、NETCONF 和 RESTCONF 的管理介面。

    CGS的NPB-Ie8基於最新型並具備強大功能的Trident 3交換器晶片所開發， 其最重要的兩個優勢是速率頻寬與進階功能，高達2Tb的頻寬讓NPB-Ie8沒有掉包的疑慮，以全速率進行封包匯聚、數以千計的過濾器、動態負載平衡、封包表頭操作(Header   manipulation)、Packet Slicing、進線時間戳記(Ingress Timestamping)、自建GRE通道(Tunneling)、MAC置換和高達七層MPLS表頭去除等，從而實現卓越的網路可視性。

    圖形化介面-Port Utilization

    圖形化操作介面-拖曳方式設定分流規則

    Inline Tool Service Chain: 將多條網路線路，串接至多組inline工具，每個inline工具有獨立的Heartbeat偵測其流量通過狀態，並自動bypass發生故障的inline工具，而不影響其他工具運作。並且可以選擇進入特定工具的流量，最大化工具的分析效能，與簡化網路架構，提升網路可靠度。




    檔案下載


    CGS 進階型NPB-Ie8

    功能 效益
    匯聚(Aggregation) 匯聚網路來源流量，並分配給適當的工具處理
    複製(Replication) 複製來源流量，使多台工具都能完整接收與分析同一份來源流量
    內部封包資訊過濾(Inner Tunnel Filtering) 可使用通道協定內部被封裝的封包資訊，作為封包篩選條件 (通道協議如：GTP, VXLAN, L2TP)
    建立GRE通道(GRE Tunnelling) 可將多台NPB-Ie8彼此間用GRE(L2/L3 GRE)通道協定連接，或與VM虛擬機連接，實現複製流量跨建築、跨網段(WAN)傳遞
    過濾篩選(Filtering) 可以用5元組(5-tuple)為篩選條件，過濾輸出流量內容
    使用者自訂篩選條件(User Defined Filters) 可於封包表頭內容，自訂篩選條件字串，過濾來源流量內容
    AND/OR/NOT Operators邏輯篩選動作 可以使用條件交集、聯集或排除等邏輯運作方式，篩選輸出流量
    流量拷貝(Copy) 啟用正交過濾器 (rthogonal filter)，可使相同流量用於不同分流規則中，沒有優先次序問題
    MAC地址置換(MAC Replace) MAC置換可方便追蹤來源裝置、流量去識別化，或同log封包複製給多台不同網路接收工具，或操控回應目的地址。
    動態負載平衡(Dynamic Load Balancing) 避免超大flow流量超過輸出埠頻寬造成掉包，彌補hash為基礎的Load Balance盲點
    去MPLS標籤(MPLS Stripping) 可去除高達七層MPLS標籤，使分析工具能夠正常分析流量
    來源埠識別(Port Labelling) 以插入VLAN tag方式標示封包來源埠，方便分析工具或分流路徑處理
    時間戳記(Time Stamping) 將封包到達接收埠的時間，以奈秒為單位精確度的時間戳記插入封包，讓工具得以正確排序封包與分析網路延遲
    封包切片(Packet Slicing) 藉由切除封包中不需要備分析的payload內容，以防止機敏資料外洩、或減少輸出流量降低工具負擔
    可靠性(Reliability) 機箱內冷/熱通道設計， port-to-power 與 power-to-port氣流路徑，確保高效率的散熱
    備援(Redundancy) 可熱移除、負載分攤的雙電源供應器，支援AC/DC，與N+1風扇模組
    管理(Management) Web UI, CLI, SNMP, Net CONF, REST API

    利用GRE Tunneling連接兩台以上的NPB-Ie8，建立跨WAN傳遞複製流量：

    可以將在分公司NPB複製的流量，透過IP網路傳輸至中心點的NPB，輸出流量給分析工具檢查。
    型號
    NPB I
    NPB Ie
    NPB Ie8
    NPB II
    NPB IIe
    NPB III

    Throughput

    720Gbps
    800Gbps
    2Tbps
    3.2Tbps
    3.2Tbps
    12.8Tbps
    Port Density
    Copper 10/100/1000
    48
    48
    48

    —

    —

    —
    1G
    48/72*
    48/72*
    48/80*
    128*
    128*
    2.5G
    48/72*

    —

    —

    —

    —

    —
    10G
    48/72*
    48/72*
    48/80*
    128*
    128*
    128*
    25G

    —

    —
    48/80*
    128*
    128*
    128*
    40G
    6
    6
    8
    32
    32
    64*
    50G

    —

    —
    8/16*

    —
    32/64*
    128*
    100G
    6
    8
    32
    32
    128*
    200G

    —

    —

    —

    —

    —
    32
    400G

    —

    —

    —

    —

    —
    32
    Number of Filters
    Filters
    8,191
    12,288
    3,070
    1,023
    3,070
    1,023
    IP Filters

    —

    —
    110000
    15000
    110000
    40000
    特殊進階功能
    Special Features


    Tunneling
    Buffers 6GB,
    MPLS去表頭
    MPLS去表頭,
    時間戳記,
    Dynamic LB,
    Slicing,
    Tunneling,
    MAC置換


    MPLS去表頭,
    時間戳記,
    Dynamic LB,
    Slicing
    Tunneling
    MAC置換
    PAM/NRZ, Timestamp,
    Slicing
