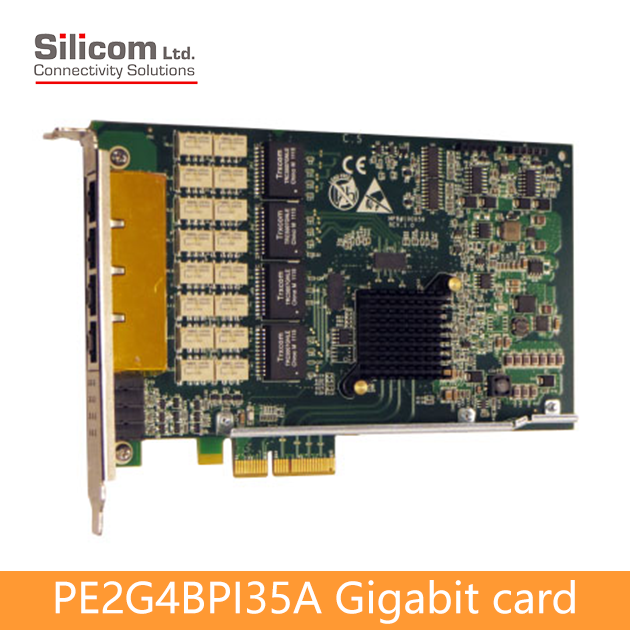

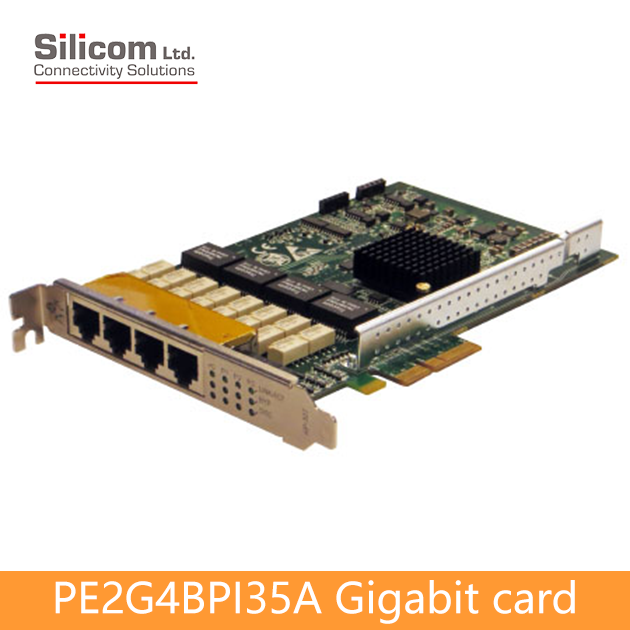

PE2G4BPI35A Bypass PCI卡（採用Intel® i350AM4）
四埠銅纜 Gigabit Ethernet PCI Express 旁路伺服器網路介面卡
Silicom 四埠銅纜 Gigabit Ethernet PCI Express 旁路伺服器網路介面卡是一款 PCI Express x4 銅纜 Gigabit Ethernet 網路介面卡，採用單晶片、非橋接（non-bridged）的四埠 Gigabit Ethernet（GbE）控制器。
Silicom 四埠 Gigabit Ethernet 旁路伺服器網路介面卡支援 Normal（正常）、Disconnect（斷線） 與 Bypass（旁路） 三種運作模式。在 Normal 模式 下，各乙太網路埠為彼此獨立的介面；在 Bypass 模式 下，從其中一個埠接收到的所有封包會被轉送至相鄰的另一個埠；在 Disconnect 模式 下，該介面卡會模擬交換器或路由器纜線中斷的狀態。
在 Bypass 模式 下，乙太網路埠與系統之間的連線會被中斷，並切換至另一個埠，以在乙太網路埠之間建立交叉連線的回送（loop-back）結構。因此，在 Bypass 模式 下，所有從任一埠接收到的封包都會被轉送至相鄰的另一個埠，反之亦然。此功能可在系統發生故障時繞過失效的系統，並為網路提供最大的運作可用時間（up time）。在 Disconnect 模式 下，該介面卡則模擬交換器或路由器的纜線中斷情境。。
-
Performance Features:
‧具備8個傳送(Transmit)佇列與8個接收(Receive)佇列
‧最多支援8個接收端擴展（RSS）佇列，以在多處理器系統中降低 CPU 使用率
‧支援PCI-SIG Single-Root I/O Virtualization（SR-IOV）規範 1.1 版
‧支援最多8個VFs
‧支援PCI部分複製
‧支援PCI部分複製
‧每個連接埠支援8組(單一佇列)的虛擬機器裝置佇列（VMDq）
‧支援DCA
‧支援Intel® I/O Acceleration Technology v3.0
‧支援TSO交錯以降低延遲
‧支援TSO交錯以降低延遲
‧透過 MSI 與 MSI-X 將裝置 I/O 中斷次數降至最低
‧支援 UDP、TCP 與 IP 檢查碼卸載
‧支援 UDP 與 TCP 傳送分段卸載
‧支援 SCTP 接收與傳送檢查碼卸載
‧支援packet interrupt coalescing timers與absolute-delay interrupt timers，適用於傳送與接收作業
‧支援 EEE(IEEE 802.3az)，於連線使用率偏低期間降低耗電量Bypass旁路:
‧於電源中斷、系統當機或軟體應用程式異常停止時，支援乙太網路連接埠
‧支援以軟體設定Bypass、Disconnect或Normal模式
‧內建Watch Dog Timer(WDT)控制器
‧支援以軟體設定逾時時間(timeout interval)
‧支援以軟體設定 WDT 啟用／停用計數器
‧支援以軟體設定 Bypass 功能啟用／停用
‧支援以軟體設定 Disconnect 功能啟用／停用
‧於系統上電（Power up）時，以軟體設定運作模式（Bypass、Normal 或 Disconnect）
‧於系統斷電（Power off）時，以軟體設定運作模式（Bypass、Normal 或 Disconnect）
‧每兩個連接埠可進行獨立的旁路運作
銅纜 Gigabit Ethernet 1000Base-T:
‧獨立的銅纜通道，支援4個Gigabit Ethernet（1000Base-T）、Fast Ethernet（100Base-Tx）與 Ethernet（10Base-T）
‧支援3種速率運作：1000 Mbps（1000Base-T）、100 Mbps（100Base-Tx）與 10 Mbps（100Base-T）
‧支援NWay自動協商，可自動感測並在1Gbps全雙工100/10 Mbps半雙工或全雙工的作業模式間切換
‧採用 RJ-45母座連接器
主要功能特性:
‧支援 PCI Express Base Specification 2.1（5 GT/s）
‧採用 Intel® i350 四埠整合式 MAC + PHY 與 SERDES 單晶片控制器，具備高效能、高可靠性與低功耗特性
‧每個通道具備packet buffer，可降低 CPU 使用率
‧提供硬體加速功能，可將工作從主機處理器卸載
‧每個通道具備packet buffer，可降低 CPU 使用率
‧控制器可卸載 TCP／UDP／IP 檢查碼計算與 TCP 分段作業
‧具備伺服器等級的可靠性、可用性與效能特性: Link Aggregation and Load Balancing
‧優先佇列（Priority Queuing）：802.1p 第二層優先權編碼
‧虛擬區域網路（Virtual LANs）：802.1q VLAN 標記
‧Jumbo Frame（9.5 KB）
‧802.x 流量控制（Flow Control）
‧多播／廣播封包複製
‧支援 Vital Product Data（VPD）
‧提供 LED 指示燈，顯示連線／活動／速率狀態
-
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}Copper Gigabit Ethernet Technical Specifications - (1000Base-T) Adapters:
Operating system support: Linux Windows VMware Hyper-V FreeBSD
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TAuto negotiation: Auto-negotiation between Full duplex and simplex operations and between 10Mb/s 100Mb/s speeds and duplex 1000Mb/s. Data Transfer Rate: 1000 Mb/s, 100 Mb/s and 10 Mb/sec in simplex mode per port. 2000Mb/s 200 and 20 Mb/s in full duplex mode per port Operating Systems Support
Operating system support: Linux
Windows
VMware
Hyper-V
FreeBSDGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 2.1 ( 5 GTs) Board Size: Standard height short add-in card 167.65mm X 111.15mm (6.60”X 4.376”) PCI Express Card Type: X4 Lane PCI Express Voltage: +3.3V +-9%,
+12V +- 8%PCI Connector: Gold Finger: X4 Controller: Intel i350AM4 Holder: Metal Bracket: Full Height I/O Quad RJ45 located on edge of the board Power Consumption Normal mode:
4.68W, 0.39A at 12V: Typical all ports operate at 1000Mb/s.
3.36W, 0.28A at 12V: Typical all ports operate at 100Mb/s.
3.24W, 0.27A at 12V: Typical all ports operate at 10Mb/s.
2.52W, 0.21A at 12V: Typical No link at all ports.
Bypass mode:
2.52W, 0.21A at 12V: Typical Bypass Mode
Disconnect mode:
2.52W, 0.21A at 12V: Typical Bypass ModeOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC Part 15, Subpart B Class A
Conducted Emissions
Radiated Emissions
CE EN 55022: 1998 Clas Amendments A1: 2000; A2: 2003
Conducted Emissions
Radiated Emissions
CE EN 55024: 1998 Amendments A1: 2000; A2: 2003
Immunity for ITE Amendment A1: 2001
CE EN 61000-3-2 2000, Class A
Harmonic Current Emissions
CE EN 61000 3-3 1995, Amendment A1: 2001
Voltage Fluctuations and Flicker
CE IEC 6100-4-2: 1995
ESD Air Discharge 8kV. Contact Discharge 4kV.
CE IEC 6100-4-3:1995
Radiated Immunity (80-1000Mhz), 3V/m 80% A.M. by 1kHz
CE IEC 6100-4-4:1995
EFT/B: Immunity to electrical fast transients 1kV Power
Leads, 0.5Kv Signals Leads
CE IEC 6100-4-5:1995
Immunity to conductive surges COM Mode; 2kV,
Dif. Mode 1kV
CE IEC 6100-4-6:1996
Conducted immunity (0.15-80 MHz) 3VRMS 80% A.M.
By 1kHz
CE IEC 6100-4-11:1994
Voltage Dips and Short Interruptions
V reduc >95%, 30% >95% Duration 0.5per, 25per, 250perMTBF*: 167
*According to Telcordia SR-332 Issue 2. Environmental condition – GB (Ground, Fixed, and Controlled). Ambient temperature 40°C.LEDs:
LEDs: (1) LED per port
LED: SPD/ACT:
Blinks on activity 10Gbps (Blue)
(1) Bi- color LED per segment (2 ports):
Off on Normal Mode
Turns on Bypass Mode (Green)
/ Turns on Disconnect Mode (Yellow)LEDs location: LEDs are integrated on RJ-45 connector Connectors: (4) Shielded RJ-45 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 四埠旁路（Bypass）介面卡支援 Normal（正常）、Bypass（旁路） 與 Disconnect（斷線） 三種運作模式。在 Normal 模式 下，各連接埠為彼此獨立的介面（請參見 圖 1：Normal 模式，圖中示意一組旁路配對）。
一般模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式 下，乙太網路連接埠的連線會與介面（interfaces）中斷，並切換至另一個連接埠，以在乙太網路連接埠之間建立交叉連線的回送（loop-back）結構。介面的連線則保持為未連接狀態。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式 下，乙太網路網路連接埠的傳送（Transmit）連線會與介面（interfaces）中斷。
圖3: Disconnect 中斷模式
Silicom 四埠旁路（Bypass）介面卡支援以軟體設定選擇 Normal（正常）、Bypass（旁路） 或 Disconnect（斷線） 運作模式。
Silicom 四埠旁路介面卡支援 Disable Bypass 與 Disable Disconnect 功能；因此，當這些介面卡接收到 Disable Bypass capability 或 Disable Disconnect 指令時，該介面卡將不進行旁路（Bypass）或不中斷（Disconnect）其乙太網路連接埠。Disable Bypass 功能設定在系統斷電後仍會被保留。此功能可用於模擬標準網路介面卡（standard NIC）。
Silicom 四埠旁路介面卡支援以軟體設定 系統上電（power up）與斷電（power off）時的預設運作模式。上述設定在系統斷電後亦會被保留。
-
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
P/N
Description
Notes:
PE2G4BPI35A-SD Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter X4, Based on Intel i350AM4,RoHS compliant Model P/N -SD
-SD: Side Driver
1V4
-
產品說明
PE2G4BPI35A Bypass PCI卡（採用Intel® i350AM4）
四埠銅纜 Gigabit Ethernet PCI Express 旁路伺服器網路介面卡
Silicom 四埠銅纜 Gigabit Ethernet PCI Express 旁路伺服器網路介面卡是一款 PCI Express x4 銅纜 Gigabit Ethernet 網路介面卡，採用單晶片、非橋接（non-bridged）的四埠 Gigabit Ethernet（GbE）控制器。
Silicom 四埠 Gigabit Ethernet 旁路伺服器網路介面卡支援 Normal（正常）、Disconnect（斷線） 與 Bypass（旁路） 三種運作模式。在 Normal 模式 下，各乙太網路埠為彼此獨立的介面；在 Bypass 模式 下，從其中一個埠接收到的所有封包會被轉送至相鄰的另一個埠；在 Disconnect 模式 下，該介面卡會模擬交換器或路由器纜線中斷的狀態。
在 Bypass 模式 下，乙太網路埠與系統之間的連線會被中斷，並切換至另一個埠，以在乙太網路埠之間建立交叉連線的回送（loop-back）結構。因此，在 Bypass 模式 下，所有從任一埠接收到的封包都會被轉送至相鄰的另一個埠，反之亦然。此功能可在系統發生故障時繞過失效的系統，並為網路提供最大的運作可用時間（up time）。在 Disconnect 模式 下，該介面卡則模擬交換器或路由器的纜線中斷情境。。
-
功能特色
Performance Features:
‧具備8個傳送(Transmit)佇列與8個接收(Receive)佇列
‧最多支援8個接收端擴展（RSS）佇列，以在多處理器系統中降低 CPU 使用率
‧支援PCI-SIG Single-Root I/O Virtualization（SR-IOV）規範 1.1 版
‧支援最多8個VFs
‧支援PCI部分複製
‧支援PCI部分複製
‧每個連接埠支援8組(單一佇列)的虛擬機器裝置佇列（VMDq）
‧支援DCA
‧支援Intel® I/O Acceleration Technology v3.0
‧支援TSO交錯以降低延遲
‧支援TSO交錯以降低延遲
‧透過 MSI 與 MSI-X 將裝置 I/O 中斷次數降至最低
‧支援 UDP、TCP 與 IP 檢查碼卸載
‧支援 UDP 與 TCP 傳送分段卸載
‧支援 SCTP 接收與傳送檢查碼卸載
‧支援packet interrupt coalescing timers與absolute-delay interrupt timers，適用於傳送與接收作業
‧支援 EEE(IEEE 802.3az)，於連線使用率偏低期間降低耗電量Bypass旁路:
‧於電源中斷、系統當機或軟體應用程式異常停止時，支援乙太網路連接埠
‧支援以軟體設定Bypass、Disconnect或Normal模式
‧內建Watch Dog Timer(WDT)控制器
‧支援以軟體設定逾時時間(timeout interval)
‧支援以軟體設定 WDT 啟用／停用計數器
‧支援以軟體設定 Bypass 功能啟用／停用
‧支援以軟體設定 Disconnect 功能啟用／停用
‧於系統上電（Power up）時，以軟體設定運作模式（Bypass、Normal 或 Disconnect）
‧於系統斷電（Power off）時，以軟體設定運作模式（Bypass、Normal 或 Disconnect）
‧每兩個連接埠可進行獨立的旁路運作
銅纜 Gigabit Ethernet 1000Base-T:
‧獨立的銅纜通道，支援4個Gigabit Ethernet（1000Base-T）、Fast Ethernet（100Base-Tx）與 Ethernet（10Base-T）
‧支援3種速率運作：1000 Mbps（1000Base-T）、100 Mbps（100Base-Tx）與 10 Mbps（100Base-T）
‧支援NWay自動協商，可自動感測並在1Gbps全雙工100/10 Mbps半雙工或全雙工的作業模式間切換
‧採用 RJ-45母座連接器
主要功能特性:
‧支援 PCI Express Base Specification 2.1（5 GT/s）
‧採用 Intel® i350 四埠整合式 MAC + PHY 與 SERDES 單晶片控制器，具備高效能、高可靠性與低功耗特性
‧每個通道具備packet buffer，可降低 CPU 使用率
‧提供硬體加速功能，可將工作從主機處理器卸載
‧每個通道具備packet buffer，可降低 CPU 使用率
‧控制器可卸載 TCP／UDP／IP 檢查碼計算與 TCP 分段作業
‧具備伺服器等級的可靠性、可用性與效能特性: Link Aggregation and Load Balancing
‧優先佇列（Priority Queuing）：802.1p 第二層優先權編碼
‧虛擬區域網路（Virtual LANs）：802.1q VLAN 標記
‧Jumbo Frame（9.5 KB）
‧802.x 流量控制（Flow Control）
‧多播／廣播封包複製
‧支援 Vital Product Data（VPD）
‧提供 LED 指示燈，顯示連線／活動／速率狀態
-
技術規格
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}Copper Gigabit Ethernet Technical Specifications - (1000Base-T) Adapters:
Operating system support: Linux Windows VMware Hyper-V FreeBSD
Fast Ethernet, 100Base-TX
Ethernet, 10Base-TAuto negotiation: Auto-negotiation between Full duplex and simplex operations and between 10Mb/s 100Mb/s speeds and duplex 1000Mb/s. Data Transfer Rate: 1000 Mb/s, 100 Mb/s and 10 Mb/sec in simplex mode per port. 2000Mb/s 200 and 20 Mb/s in full duplex mode per port Operating Systems Support
Operating system support: Linux
Windows
VMware
Hyper-V
FreeBSDGeneral Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 2.1 ( 5 GTs) Board Size: Standard height short add-in card 167.65mm X 111.15mm (6.60”X 4.376”) PCI Express Card Type: X4 Lane PCI Express Voltage: +3.3V +-9%,
+12V +- 8%PCI Connector: Gold Finger: X4 Controller: Intel i350AM4 Holder: Metal Bracket: Full Height I/O Quad RJ45 located on edge of the board Power Consumption Normal mode:
4.68W, 0.39A at 12V: Typical all ports operate at 1000Mb/s.
3.36W, 0.28A at 12V: Typical all ports operate at 100Mb/s.
3.24W, 0.27A at 12V: Typical all ports operate at 10Mb/s.
2.52W, 0.21A at 12V: Typical No link at all ports.
Bypass mode:
2.52W, 0.21A at 12V: Typical Bypass Mode
Disconnect mode:
2.52W, 0.21A at 12V: Typical Bypass ModeOperating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC Part 15, Subpart B Class A
Conducted Emissions
Radiated Emissions
CE EN 55022: 1998 Clas Amendments A1: 2000; A2: 2003
Conducted Emissions
Radiated Emissions
CE EN 55024: 1998 Amendments A1: 2000; A2: 2003
Immunity for ITE Amendment A1: 2001
CE EN 61000-3-2 2000, Class A
Harmonic Current Emissions
CE EN 61000 3-3 1995, Amendment A1: 2001
Voltage Fluctuations and Flicker
CE IEC 6100-4-2: 1995
ESD Air Discharge 8kV. Contact Discharge 4kV.
CE IEC 6100-4-3:1995
Radiated Immunity (80-1000Mhz), 3V/m 80% A.M. by 1kHz
CE IEC 6100-4-4:1995
EFT/B: Immunity to electrical fast transients 1kV Power
Leads, 0.5Kv Signals Leads
CE IEC 6100-4-5:1995
Immunity to conductive surges COM Mode; 2kV,
Dif. Mode 1kV
CE IEC 6100-4-6:1996
Conducted immunity (0.15-80 MHz) 3VRMS 80% A.M.
By 1kHz
CE IEC 6100-4-11:1994
Voltage Dips and Short Interruptions
V reduc >95%, 30% >95% Duration 0.5per, 25per, 250perMTBF*: 167
*According to Telcordia SR-332 Issue 2. Environmental condition – GB (Ground, Fixed, and Controlled). Ambient temperature 40°C.LEDs:
LEDs: (1) LED per port
LED: SPD/ACT:
Blinks on activity 10Gbps (Blue)
(1) Bi- color LED per segment (2 ports):
Off on Normal Mode
Turns on Bypass Mode (Green)
/ Turns on Disconnect Mode (Yellow)LEDs location: LEDs are integrated on RJ-45 connector Connectors: (4) Shielded RJ-45 功能說明
Normal／Bypass／Disconnect 運作模式
Silicom 四埠旁路（Bypass）介面卡支援 Normal（正常）、Bypass（旁路） 與 Disconnect（斷線） 三種運作模式。在 Normal 模式 下，各連接埠為彼此獨立的介面（請參見 圖 1：Normal 模式，圖中示意一組旁路配對）。
一般模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式 下，乙太網路連接埠的連線會與介面（interfaces）中斷，並切換至另一個連接埠，以在乙太網路連接埠之間建立交叉連線的回送（loop-back）結構。介面的連線則保持為未連接狀態。
圖2: 旁路模式
Disconnect 中斷模式
在 Disconnect 模式 下，乙太網路網路連接埠的傳送（Transmit）連線會與介面（interfaces）中斷。
圖3: Disconnect 中斷模式Silicom 四埠旁路（Bypass）介面卡支援以軟體設定選擇 Normal（正常）、Bypass（旁路） 或 Disconnect（斷線） 運作模式。
Silicom 四埠旁路介面卡支援 Disable Bypass 與 Disable Disconnect 功能；因此，當這些介面卡接收到 Disable Bypass capability 或 Disable Disconnect 指令時，該介面卡將不進行旁路（Bypass）或不中斷（Disconnect）其乙太網路連接埠。Disable Bypass 功能設定在系統斷電後仍會被保留。此功能可用於模擬標準網路介面卡（standard NIC）。
Silicom 四埠旁路介面卡支援以軟體設定 系統上電（power up）與斷電（power off）時的預設運作模式。上述設定在系統斷電後亦會被保留。
-
訂購資訊
PE2G4BPI35A Bypass Adapter
Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter Intel® i350AM4 Based
P/N
Description
Notes:
PE2G4BPI35A-SD Quad Port Copper Gigabit Ethernet PCI Express Bypass Server Adapter X4, Based on Intel i350AM4,RoHS compliant Model P/N -SD
-SD: Side Driver
1V4
