  電信級旁路封包導流平台

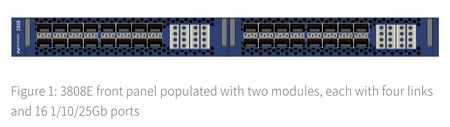

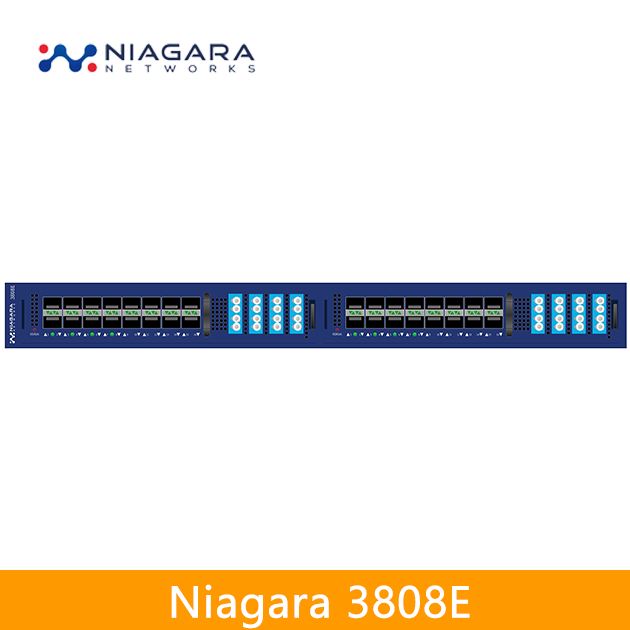

  3808E 網路旁路設備是 Niagara 的 BypassP2 電信級產品線的一部分。3808E 支援最多兩個雙插槽的現場可更換式模組，每個模組可提供多達四個旁路線路，並整合額外的監控埠。此靈活性允許您將 3808E 配置為最多八個 1/10/25/40/100Gb 旁路網段，實現主動 TAP 的多功能性和多用途性。

•

  多功能網路流量導流網段

  完整的旁路網段由兩個網路埠和兩個設備埠組成。網路埠提供直接的單模（SM）或多模（MM）連接。設備埠使用 SFP28/SFP+，靈活支持以 1Gb、10Gb、25Gb 或 40/100Gb 的速率連接設備（工具），無論是單模、多模還是銅纜連接。

  整合的 1/10Gb 或 10/25Gb 與 40/100Gb 網路埠連接到共用的非阻塞交換架構層，使 3808E 能支援 1Gb、10Gb、25Gb 或 40/100Gb 的設備連接。

•

  網路旁路技術

  每個四埠段中的兩個網路埠具備額外的特殊功能，可以配置為主動 TAP 或旁路模式。

  當配置為旁路模式時，獨有的 BypassP2 技術提供電信級的雙重保護，包括網路埠上的光學繼電器故障安全機制，以及用戶可配置的設備埠心跳封包功能。

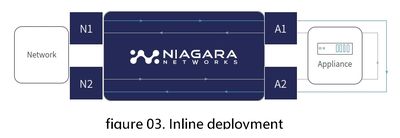

  在旁路/內聯部署中，來自網路一側的流量被轉發到內聯設備，然後通過內聯設備轉發到網路的另一側。這是內聯安全設備（如防火牆和入侵檢測系統）的常見網路部署模式。3808E 模組上的任何兩個 SFP/SFP+ NPB埠均可被分配為四個旁路網段中的任何一個的設備埠，同時保留其NPB功能，因為每個模組的所有埠均連接到模組的共用非阻塞交換架構後背板。

•

  故障保護光學技術 (<50ms)

  在網路封包代理（NPB）故障時，保護網路流量的連續性。如圖 4 所示，當電源故障時，光學繼電器確保網路流量不中斷。光學繼電器可配置為故障開放（Fail Open）或故障關閉（Fail Close），以滿足特定的部署需求。光學交換機制是將內聯設備連接到網路的最可靠方法，確保在任何情況下網路服務不中斷。

• 心跳保護 (Heartbeat Health Check)

  在設備故障時，保護網路流量的連續性。如圖 5 所示，NPB 在設備埠上傳輸用戶可配置的心跳訊號。在設備發生故障（如軟體崩潰、系統故障或電力中斷，如圖 6 所示）時，故障被檢測到，NPB 將流量繞過內聯設備並傳送至網路埠，確保流量繼續通過網路鏈路流動。此功能還允許網路設備在不中斷網路的情況下被移除和更換。一旦系統恢復或設備電力恢復，NPB 的心跳機制檢測到設備正常運行後，網路流量將無縫地重新導向內聯設備，使其恢復執行關鍵功能。

  Niagara 的心跳機制是一種整合且可配置的亞秒速率機制，每個網段獨立運作。進入旁路模式前的心跳訊號丟失次數和判定設備重新上線所需的心跳訊號數量均可配置。NPB 的心跳機制不需要在連接的設備上安裝額外的驅動程式。






















• 主動式 TAP 模式 (aggregation 匯聚)



  在主動 TAP 模式下，網路端的流量始終保持連續。每個設備埠接收來自網路兩側的 Rx 資料副本。如果來自網路兩側的總流量低於單個設備埠的吞吐量，此模式可節省監控工具埠的使用數量。由於所有埠均連接到共用的非阻塞交換架構後背板，其他四埠網段中的任何設備埠，均可參與此配置。

•

  主動式 TAP 模式 (split 分離流量輸出)

  在此主動 TAP 模式中，網路端的流量始終保持連續。每個設備埠接收來自其中一個網路埠的 Rx 資料副本。由於所有埠均連接到共用的非阻塞交換架構後背板，其他四埠網段中的任何設備埠均可參與此配置。
