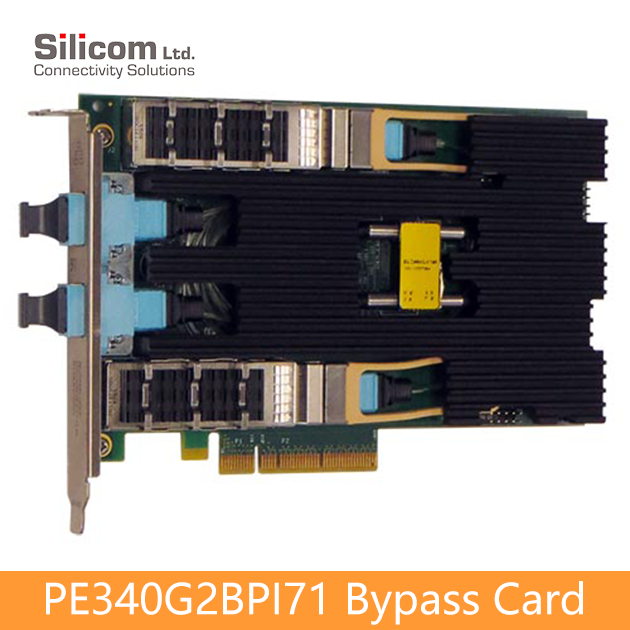

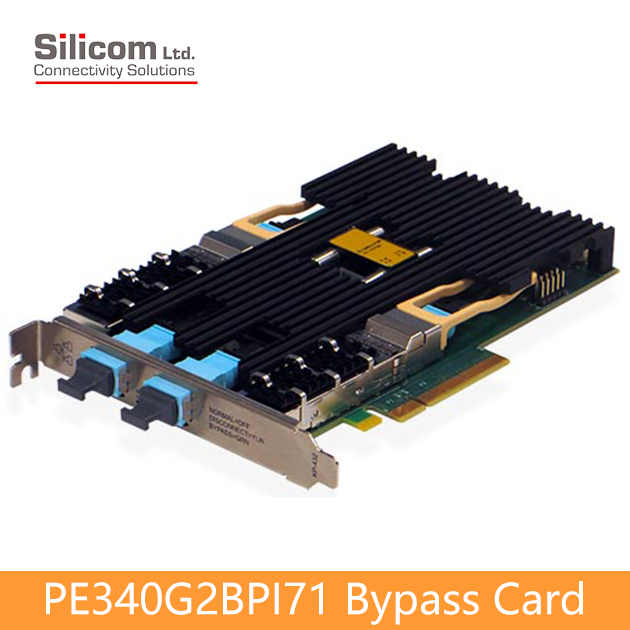

Silicom PE340G2BPI71 Bypass 介面卡
雙埠光纖 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710
Silicom 的 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡專為伺服器與高階應用裝置 (High-end Appliances) 設計。提供簡單的整合方式，可接入任何 PCI Express x8 的 40 Gigabit 網路。效能經過優化，確保系統 I/O 不會成為高效能網路應用中的瓶頸。Silicom 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡基於 Intel XL710 乙太網路控制器，具備兩組完全整合的 Gigabit 乙太網路媒體存取控制 (MAC) 與 XLPPI 介面。除了管理 MAC 與 PHY 乙太網路層功能外，該控制器還管理跨交易層 (Transaction)、連結層 (Link) 及實體／邏輯層 (Physical/Logical layers) 的 PCI Express 封包流量。透過硬體加速技術，該控制器可從主機卸載 (Offload) 任務，例如 TCP/UDP/IP 總和檢查碼 (Checksum) 計算與 TCP 分段 (Segmentation)。
在 Bypass（旁路）模式下，乙太網路埠的連線會從系統斷開，並切換至另一個埠，以在乙太網路埠之間建立交叉連線迴路（Crossed Connection Loop-back）。Silicom 的 40 Gigabit 乙太網路 PCI-Express Bypass 伺服器介面卡是實施多重網路區段、關鍵任務 (Mission-critical) 高功率網路應用及高效能伺服器環境的理想解決方案。在 Bypass 模式下，乙太網路埠口的連線將與系統中斷 (Disconnected)，並切換至另一個埠口，在乙太網路埠口之間建立交叉連接迴圈 (Crossed connection loop-back)。因此，在 Bypass 模式下，從一個埠口接收的所有封包都會傳輸到相鄰的埠口，反之亦然。此功能可繞過故障系統，並為網路提供最大的正常運行時間 (Up time)。Silicom 的 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡包含板載 WDT (看門狗計時器) 控制器。介面卡的軟體驅動程式或軟體應用程式可向板載 WDT 控制器寫入指令。介面卡的軟體驅動程式、WDT 控制器與 Bypass 電路提供了一個介面，用以控制及管理介面卡的模式。
-
雙埠光纖 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710
亮點功能
‧在電源失效、系統當機或軟體應用程式當機時執行乙太網路埠口Bypass
Host介面:
‧軟體可程式化設定運作模式：Bypass、Disconnect或Normal
‧內建板載式Watch Dog Timer, WDT控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用/停用計數器可由軟體可程式化設定
‧旁路功能啟用/停用可由軟體可程式化設定
‧上電時之運作模式可由軟體可程式化設定
‧斷電時之運作模式可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧支援標準 NIC 模擬
功能特色
‧支援高達 9.5KB 的巨型訊框 (Jumbo Frame)
‧支援流量控制 (Flow Control)
‧優先級流量控制 (Priority Flow Control, PFC) (IEEE 802.1Qbb)
‧增強型傳輸選擇 (Enhanced Transmission Selection, ETS) (IEEE802.1az)
‧提供統計資料管理與 RMON (Remote Monitoring) 功能
‧支援 802.1q VLAN 標準
‧支援 DCB/DCB-X (Data Center Bridging) 標準
‧支援 訊息號誌中斷 (Message Signal interrupts, MSI-X)
‧儲存功能：透過原生作業系統的智慧型卸載 (Offload) 解決方案，提供具備競爭力的效能，支援 NAS, iSCSI, FCoE
‧PCI Express X8 lanes
‧支援 PCI Express Base Specification 3.0 規範 (8GT/s)
區域網路與虛擬化特性:
‧針對 VXLAN 與 NVGRE 的網路虛擬化卸載
‧Unified Networking — 為區域網路 (LAN) 與儲存（NAS: SMB, NFS；SAN: iSCSI, FCoE）提供單一線纜連線
‧虛擬橋接支援 — VEPA/802.1Qbg, BPE/802.1Qbh
‧實體功能 (Physical Functions) — 每個埠口最多 8 組，每個裝置最多 16 組
‧每個埠口支援 256 組虛擬裝置佇列 (VMDq)
‧虛擬化 — 透過為虛擬機器 (VM) 提供流量分離，緩解 Hypervisor 的 I/O 瓶頸
‧TCP/IP/L2 特性:
‧接收端擴展 (Receive Side Scaling, RSS)
‧大型傳送卸載 (Large Send Offload, LSO)
‧TCP/UDP/IP/SCTP 總和檢查碼卸載 (Checksum Offload)
‧IPv4, IPv6 -
PE340G2BPI71 Bypass Card
Dual Port Fiber 40 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710 Based
Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}- QS41: Fiber 40GBASE-SR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-SR4 (840 to 860 nm LAN PHY). IEEE 802.3ba Data Transfer Rate: 10.5 GBd per lane Cables and Operating distance: 50um, (OM3) 1500 MHz*Km, 0.5 to 100 m
50um, (OM4) 3500 MHz*Km, 0.5 to 150 mOutput Transmit Power: Maximum: 2.4 dBm per lane, Minimum: -7.6 dBm per lane Optical Receive Sensitivity: Minimum: -5.4 dBm Insertion Loss: Maximum: 2.4 dBm - QS43: Fiber 40GBASE-SR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-SR4(840 to 860 nm LAN PHY). IEEE 802.3ba(1310nm) Data Transfer Rate: 10.5 GBd per lane Cables and Operating distance 50um, (OM3) 1500 MHz*Km, 0.5 to 300 m
50um, (OM4) 3500 MHz*Km, 0.5 to 400 mOutput Transmit Power: Maximum: 0.5 dBm per lane
Minimum: -7.5 dBm per laneOptical Receive Sensitivity: Minimum -7.5dBm Maximum Input Power: Maximum: 2.4 dBm -QL4: Fiber 40GBASE-LR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-LR4
(1264.5nm – 1277.5nm ;
1284.5nm – 1297.5nm ;
1304.5nm – 1317.5nm ;
1324.5nm – 1337.5nm LAN PHY).
IEEE 802.3baData Transfer Rate: 10.3125 GBd per lane Cables and Operating distance: SMF-28, 10Km Output Transmit Power: Maximum: 2.3 dBm per lane
Minimum: -7.0dBm per laneOptical Receive Sensitivity: Maximum: -9.6 dBm Maximum Input Power: Maximum: 2.3 dBm Operating Systems Support
Operating system support: Windows, Linux General Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GT/sec) Board Size: 167.6mm X111.17mm(6.600" X 4.377")
PCB thickness is 0.062 inchPCI Express Card Type: X8 Lane PCI Express Voltage: +12V +- 8% PCI Connector: X8 Lane Controller: Intel XL710 Holder: Metal Bracket Weight: 330 gr (11.641oz) Power Consumption-QS41: 5.28 W Power Consumption-QS43: 5.28 W Power Consumption –QL4: 8.16 W Operating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsMTBF*: 124 Years
According to Telcordia SR-332 Issue 2
Environmental condition – GB (Ground, Fixed, Controlled) Ambient temperature 40°CLEDs:
LEDs: Link/Act 40G: Turns on Green , Blink on Activity
(KINGBRIGHT, P/N KPHB-1608CGKSYKC, or compatible. d : 574 nm)
Bypass: Turn on Green (KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. d : 574 nm)LEDs location: LED is located on the PCB, visible via holes in the metal bracket holder Connectors: (2) MTP/MTP (-QS41/ -QS43)
(2) LC/LC (-QL4)功能說明
Normal／Bypass 運作模式
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式
Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
PE340G2BPI71 Bypass Card
Dual Port Fiber 40 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710 Based
P/N
Description
Notes:
PE340G2BPI71-QS41 Fiber (SR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber SR4 up to length 100m on OM3 MMF, RoHS compliant PE340G2BPI71-QS43 Fiber (SR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber SR4 300m on OM3 MMF, RoHS compliant PE340G2BPi71-QL4 Fiber (LR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber LR4, RoHS compliant 1V6
-
產品說明
Silicom PE340G2BPI71 Bypass 介面卡
雙埠光纖 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710
Silicom 的 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡專為伺服器與高階應用裝置 (High-end Appliances) 設計。提供簡單的整合方式，可接入任何 PCI Express x8 的 40 Gigabit 網路。效能經過優化，確保系統 I/O 不會成為高效能網路應用中的瓶頸。Silicom 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡基於 Intel XL710 乙太網路控制器，具備兩組完全整合的 Gigabit 乙太網路媒體存取控制 (MAC) 與 XLPPI 介面。除了管理 MAC 與 PHY 乙太網路層功能外，該控制器還管理跨交易層 (Transaction)、連結層 (Link) 及實體／邏輯層 (Physical/Logical layers) 的 PCI Express 封包流量。透過硬體加速技術，該控制器可從主機卸載 (Offload) 任務，例如 TCP/UDP/IP 總和檢查碼 (Checksum) 計算與 TCP 分段 (Segmentation)。在 Bypass（旁路）模式下，乙太網路埠的連線會從系統斷開，並切換至另一個埠，以在乙太網路埠之間建立交叉連線迴路（Crossed Connection Loop-back）。Silicom 的 40 Gigabit 乙太網路 PCI-Express Bypass 伺服器介面卡是實施多重網路區段、關鍵任務 (Mission-critical) 高功率網路應用及高效能伺服器環境的理想解決方案。在 Bypass 模式下，乙太網路埠口的連線將與系統中斷 (Disconnected)，並切換至另一個埠口，在乙太網路埠口之間建立交叉連接迴圈 (Crossed connection loop-back)。因此，在 Bypass 模式下，從一個埠口接收的所有封包都會傳輸到相鄰的埠口，反之亦然。此功能可繞過故障系統，並為網路提供最大的正常運行時間 (Up time)。Silicom 的 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡包含板載 WDT (看門狗計時器) 控制器。介面卡的軟體驅動程式或軟體應用程式可向板載 WDT 控制器寫入指令。介面卡的軟體驅動程式、WDT 控制器與 Bypass 電路提供了一個介面，用以控制及管理介面卡的模式。
-
功能特色
雙埠光纖 40 Gigabit 乙太網路 PCI Express Bypass 伺服器介面卡 — 基於 Intel® XL710
亮點功能
‧在電源失效、系統當機或軟體應用程式當機時執行乙太網路埠口Bypass
Host介面:
‧軟體可程式化設定運作模式：Bypass、Disconnect或Normal
‧內建板載式Watch Dog Timer, WDT控制器
‧逾時時間間隔可由軟體可程式化設定
‧WDT 啟用/停用計數器可由軟體可程式化設定
‧旁路功能啟用/停用可由軟體可程式化設定
‧上電時之運作模式可由軟體可程式化設定
‧斷電時之運作模式可由軟體可程式化設定
‧每兩個埠支援獨立旁路運作
‧支援標準 NIC 模擬
功能特色
‧支援高達 9.5KB 的巨型訊框 (Jumbo Frame)
‧支援流量控制 (Flow Control)
‧優先級流量控制 (Priority Flow Control, PFC) (IEEE 802.1Qbb)
‧增強型傳輸選擇 (Enhanced Transmission Selection, ETS) (IEEE802.1az)
‧提供統計資料管理與 RMON (Remote Monitoring) 功能
‧支援 802.1q VLAN 標準
‧支援 DCB/DCB-X (Data Center Bridging) 標準
‧支援 訊息號誌中斷 (Message Signal interrupts, MSI-X)
‧儲存功能：透過原生作業系統的智慧型卸載 (Offload) 解決方案，提供具備競爭力的效能，支援 NAS, iSCSI, FCoE
‧PCI Express X8 lanes
‧支援 PCI Express Base Specification 3.0 規範 (8GT/s)
區域網路與虛擬化特性:
‧針對 VXLAN 與 NVGRE 的網路虛擬化卸載
‧Unified Networking — 為區域網路 (LAN) 與儲存（NAS: SMB, NFS；SAN: iSCSI, FCoE）提供單一線纜連線
‧虛擬橋接支援 — VEPA/802.1Qbg, BPE/802.1Qbh
‧實體功能 (Physical Functions) — 每個埠口最多 8 組，每個裝置最多 16 組
‧每個埠口支援 256 組虛擬裝置佇列 (VMDq)
‧虛擬化 — 透過為虛擬機器 (VM) 提供流量分離，緩解 Hypervisor 的 I/O 瓶頸
‧TCP/IP/L2 特性:
‧接收端擴展 (Receive Side Scaling, RSS)
‧大型傳送卸載 (Large Send Offload, LSO)
‧TCP/UDP/IP/SCTP 總和檢查碼卸載 (Checksum Offload)
‧IPv4, IPv6 -
技術規格
PE340G2BPI71 Bypass Card
Dual Port Fiber 40 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710 Based
Bypass Specifications
WDT Interval(Software Programmble) 3,276,800 mSec (3,276.8 Sec): Maximum
100 mSec ( 0.1 Sec) : Minimum
WDT Interval = (2^wdt_interval_parameter)*(0.1) sec. wdt_interval_parameter: { Valid Range: 0-15}- QS41: Fiber 40GBASE-SR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-SR4 (840 to 860 nm LAN PHY). IEEE 802.3ba Data Transfer Rate: 10.5 GBd per lane Cables and Operating distance: 50um, (OM3) 1500 MHz*Km, 0.5 to 100 m
50um, (OM4) 3500 MHz*Km, 0.5 to 150 mOutput Transmit Power: Maximum: 2.4 dBm per lane, Minimum: -7.6 dBm per lane Optical Receive Sensitivity: Minimum: -5.4 dBm Insertion Loss: Maximum: 2.4 dBm - QS43: Fiber 40GBASE-SR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-SR4(840 to 860 nm LAN PHY). IEEE 802.3ba(1310nm) Data Transfer Rate: 10.5 GBd per lane Cables and Operating distance 50um, (OM3) 1500 MHz*Km, 0.5 to 300 m
50um, (OM4) 3500 MHz*Km, 0.5 to 400 mOutput Transmit Power: Maximum: 0.5 dBm per lane
Minimum: -7.5 dBm per laneOptical Receive Sensitivity: Minimum -7.5dBm Maximum Input Power: Maximum: 2.4 dBm -QL4: Fiber 40GBASE-LR4 Ethernet Technical Specifications:
IEEE Standard / Network topology: Fiber 40Gigabit Ethernet, 40GBASE-LR4
(1264.5nm – 1277.5nm ;
1284.5nm – 1297.5nm ;
1304.5nm – 1317.5nm ;
1324.5nm – 1337.5nm LAN PHY).
IEEE 802.3baData Transfer Rate: 10.3125 GBd per lane Cables and Operating distance: SMF-28, 10Km Output Transmit Power: Maximum: 2.3 dBm per lane
Minimum: -7.0dBm per laneOptical Receive Sensitivity: Maximum: -9.6 dBm Maximum Input Power: Maximum: 2.3 dBm Operating Systems Support
Operating system support: Windows, Linux General Technical Specifications
Interface Standard: PCI-Express Base Specification Revision 3.0 (8 GT/sec) Board Size: 167.6mm X111.17mm(6.600" X 4.377")
PCB thickness is 0.062 inchPCI Express Card Type: X8 Lane PCI Express Voltage: +12V +- 8% PCI Connector: X8 Lane Controller: Intel XL710 Holder: Metal Bracket Weight: 330 gr (11.641oz) Power Consumption-QS41: 5.28 W Power Consumption-QS43: 5.28 W Power Consumption –QL4: 8.16 W Operating Humidity: 0%–90%, non-condensing Operating Temperature: 0°C – 45°C (32°F – 113°F) Storage: -40°C–65°C (-40°F–149°F) EMC Certifications FCC 47CFR Part 15:2013, Subpart B Class B
Conducted emissions
Radiated emissions
EN 55022: 2010, Class B
Conducted disturbance at mains terminals
Conducted disturbance at telecommunication port
Radiated disturbance
EN 61000-3-2: 2006+A1(09)+A2(09)
Harmonic current emissions
EN 61000-3-3: 2008
Voltage fluctuations and flicker
EN 55024: 2010
Immunity to electrostatic discharge (ESD)
Radiated immunity to radio frequency electromagnetic field
Conducted immunity to electrical fast transients / bursts (EFT/ B)
Conducted immunity to voltage surges
Conducted immunity to disturbances induced by radio frequency field
Conducted immunity to voltage dips and short interruptionsMTBF*: 124 Years
According to Telcordia SR-332 Issue 2
Environmental condition – GB (Ground, Fixed, Controlled) Ambient temperature 40°CLEDs:
LEDs: Link/Act 40G: Turns on Green , Blink on Activity
(KINGBRIGHT, P/N KPHB-1608CGKSYKC, or compatible. d : 574 nm)
Bypass: Turn on Green (KINGBRIGHT, P/N KPBA-3010SYKCGKC, or compatible. d : 574 nm)LEDs location: LED is located on the PCB, visible via holes in the metal bracket holder Connectors: (2) MTP/MTP (-QS41/ -QS43)
(2) LC/LC (-QL4)功能說明
Normal／Bypass 運作模式
一般/Inline 模式
在一般模式下，各乙太網路埠作為獨立介面運作（如圖 1 所示，示意一組旁路埠對於 Normal 模式下的運作狀態）。
圖1: 一般模式
旁路模式
在 Bypass 模式下，乙太網路埠與系統介面之間的連線會被中斷，並切換至另一個埠，以在兩個乙太網路埠之間形成交叉連接的回送（crossed connection loop-back）連線；系統介面端則保持未連接狀態。（如圖 2 所示：示意一組旁路埠對於 Bypass 模式下的運作狀態）。
圖2: 旁路模式Silicom 的旁路伺服器介面卡內建 on-board 控制器，可在主機系統發生故障（例如斷電、系統當機或軟體應用程式當機）時，對乙太網路埠執行旁路。其軟體可程式化之 Watch Dog Timer (WDT) 控制器可偵測主機系統故障，並於可程式化設定的逾時時間後，自動對乙太網路埠執行旁路。WDT 控制器可由軟體可程式化設定為啟用或停用。
Silicom 的旁路伺服器介面卡支援軟體可程式化方式選擇 Bypass 或 Normal 模式。在 Normal 模式下，介面卡之埠口保持獨立運作。介面卡之驅動程式與旁路電路共同提供一個用以控制與管理介面卡運作模式的介面。介面卡軟體驅動程式或軟體應用程式可對 on-board 控制器寫入指令，而 on-board 控制器則依據接收之指令進行處理，並相應啟動旁路電路。
在上電後，介面卡的預設運作模式為 Bypass 模式。於驅動程式載入後，介面卡的軟體驅動程式或應用程式可將卡片設定為 Normal 模式。當主機系統發出重置（reset）後，旁路控制器與旁路電路之設定將被保留。Silicom 的旁路伺服器介面卡支援 Disable Bypass Capability（停用旁路功能）；因此，當介面卡接收到 Disable Bypass Capability 指令時，介面卡將不對其乙太網路埠執行旁路。在此狀態下，四個乙太網路埠將為獨立運作。此 Disable Bypass Capability 狀態亦會在斷電後被保留。此功能可用以模擬標準 NIC 的運作行為。
Silicom 的旁路伺服器介面卡可在上電時設定為 Bypass 或 Normal 模式。此設定為可程式化，且亦會在斷電後被保留。 -
訂購資訊
PE340G2BPI71 Bypass Card
Dual Port Fiber 40 Gigabit Ethernet PCI Express Bypass Server Adapter Intel® XL710 Based
P/N
Description
Notes:
PE340G2BPI71-QS41 Fiber (SR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber SR4 up to length 100m on OM3 MMF, RoHS compliant PE340G2BPI71-QS43 Fiber (SR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber SR4 300m on OM3 MMF, RoHS compliant PE340G2BPi71-QL4 Fiber (LR4) 40 Gigabit Ethernet PCI Express Bypass Server Adapter X8 Gen3, Based on Intel XL710BM2, on board support for Fiber LR4, RoHS compliant 1V6
